Böbrek taşı gibi vücuttaki iç organlarda biriken taşların kırılması için kullanılan cihazdır. Taşı tespit ettikten sonra yüksek frekanslı ses dalgaları kullanılarak taşları kırar. Kırma işlemi başlamadan önce doktor hastanın idrar yollarına stend takar ve bazı ilaç takviyesi yapar. Bu kırılan taşlar daha sonra idrar ile vücuttan atılır.

Cihazın ses atımında tekleme veya ikili atım gibi sorunları vardı. Arızasını bulmak için önce altta gördüğünüz yüksek ses dalgası yapan hastanın yatırıldığı kısmı açtık ve o elektrotları zımparalayıp aralarındaki mesafeyi ayarladık. Hala arıza devam ediyordu o yüzden üstte gördüğünüz motor kısmını açtık ve kondansatörü kontrol edince belli yerlerinin ısınıp altının biraz şiştiğini gördük.

Böylece arızanın kaynağını bulmuş olup kondansatörü değiştirerek arızayı gidermiş olduk.

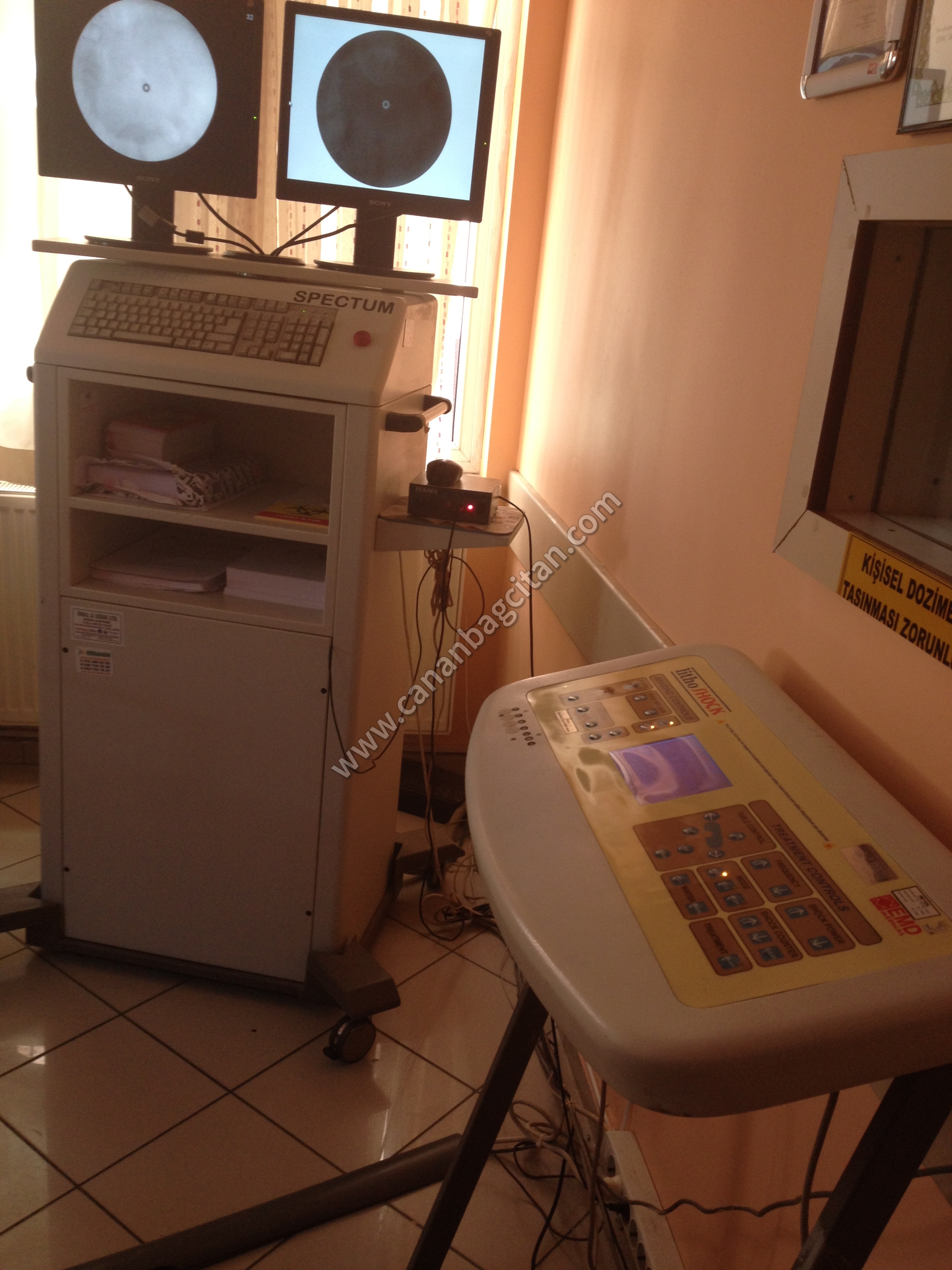

Aşağıdaki diğer fotoğrafta, taş kırmanın ana kontrol yeri görülmektedir. Taş kırmanın hızını, atımını, ses seviyesini konumunu ayarlamaya yarıyor.

Cihazın ayak kısmında basma tuşu var. Onunla anlık görüntü alabiliyoruz taşın durumu ile ilgili. Yani taş kırma cihazı aynı zamanda C Kollu Skopi’ye de bağlı durumda.

Başka bir fotoğrafta da hastayı yatırdığımız kısım görülmektedir. Sarı balon şeklindeki yerin içinde, bir önceki sayfada olan elektrotlar kısmı bulunuyor. Bu elektrotların biri artı biri eksi yüklü. Verilen enerji ile bu iki elektrot arasında atlama oluyor ve bu esnada güçlü bir ses çıkıyor. Bu ses dalgasını taşa odaklayarak kırma işlemi gerçekleştiriliyor. Seanslar hastanın durumuna göre belirleniyor.

Taşı ameliyat ile almaktansa önce bu tedavi tercih ediliyor çünkü bu tedavi hastaya daha az hasar veriyor. Ameliyat ise kılcal damar veya nefronlarda daha ciddi hasarlara neden olabiliyor ve tekrarlama durumları barındırdığı için ilk tedavi olarak taş kırma cihazı tercih ediliyor.



---
