LİNEER HIZLANDIRICI CİHAZI

   Lineer hızlandırıcı cihazı, yüklü parçacıkların bir tüp boyunca yüksek frekanslı elektromanyetik dalgalar ile hızlandırılıp, yüksek enerjili elektron ve x- ışınlarını oluşturan bir cihazdır. Bu oluşturulan ışınlar tümöre çarptırılarak tedavi edilmesinde kullanılmaktadır.

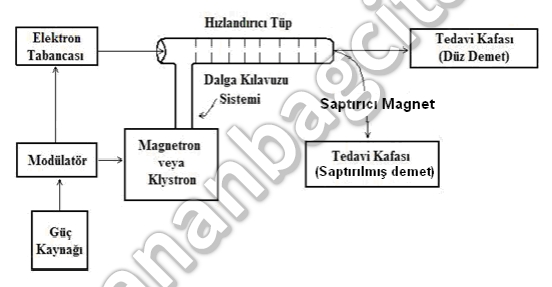

   Güç kaynağından modülatöre DC akım gelir oradan da şebekeye pulslu akım sağlanır. Bu akımla modülatör içindeki hidrojen, thyratron lambaları ile elde edilmektedir. Buradan gelen modülatördeki yüksek pulslu akım magnetron, klystron tüplerine ve elektron tabancasına geliyor. Bunlar da mikrodalganın kaynağı olark kullanılıyor. İşlev olarak yüksek güç osilatörüne benziyor.

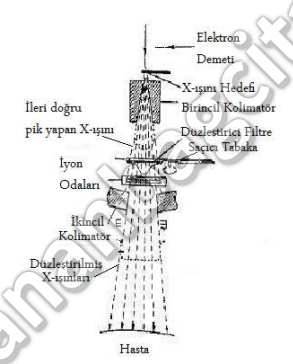

   Tedavi kafası denen yerde; x-ışını hedefi, saçıcı tabaka, düzleştirici filtre, iyon odaları, sabit ve hareketli kolimatör ve ışık lokalizasyonu sistemi mevcuttur.

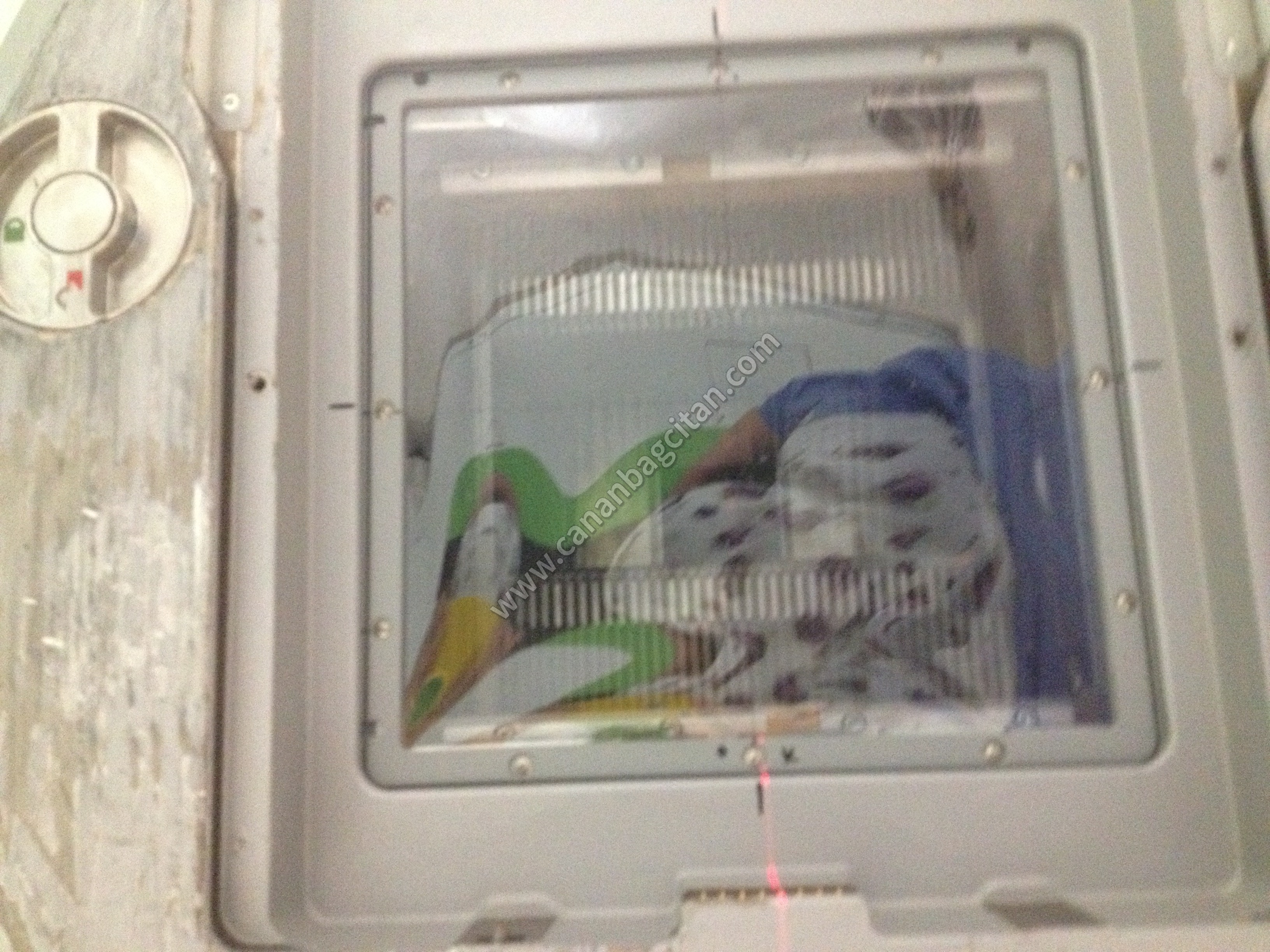

   Ayrıca bu düzleştirilmiş X ışınlarının olduğu yerdeki segment yapının çektiğim fotoğrafını aşağıda görmektesiniz. Diğer fotoğrafta ise çalışma şekli net şekilde anlaşılmaktadır.

Cihazın Durumu:

   Cihazın herhangi bir arızası yoktu çünkü hem yeni hem de servisin sorumluluğundaki bir cihazdı. Sadece öğrenmek amaçlı gittiğim, çalışan ve ilgililere sorarak öğrendiğim, genel yapısı hakkında fikir edindiğim bir cihazdır. Cihazın arızasının hangi kısımda oluşabildiğini sorduğumda ise program yazılımında sıkça soruna rastlayıp kalibre edildiğini öğrendim.

---
