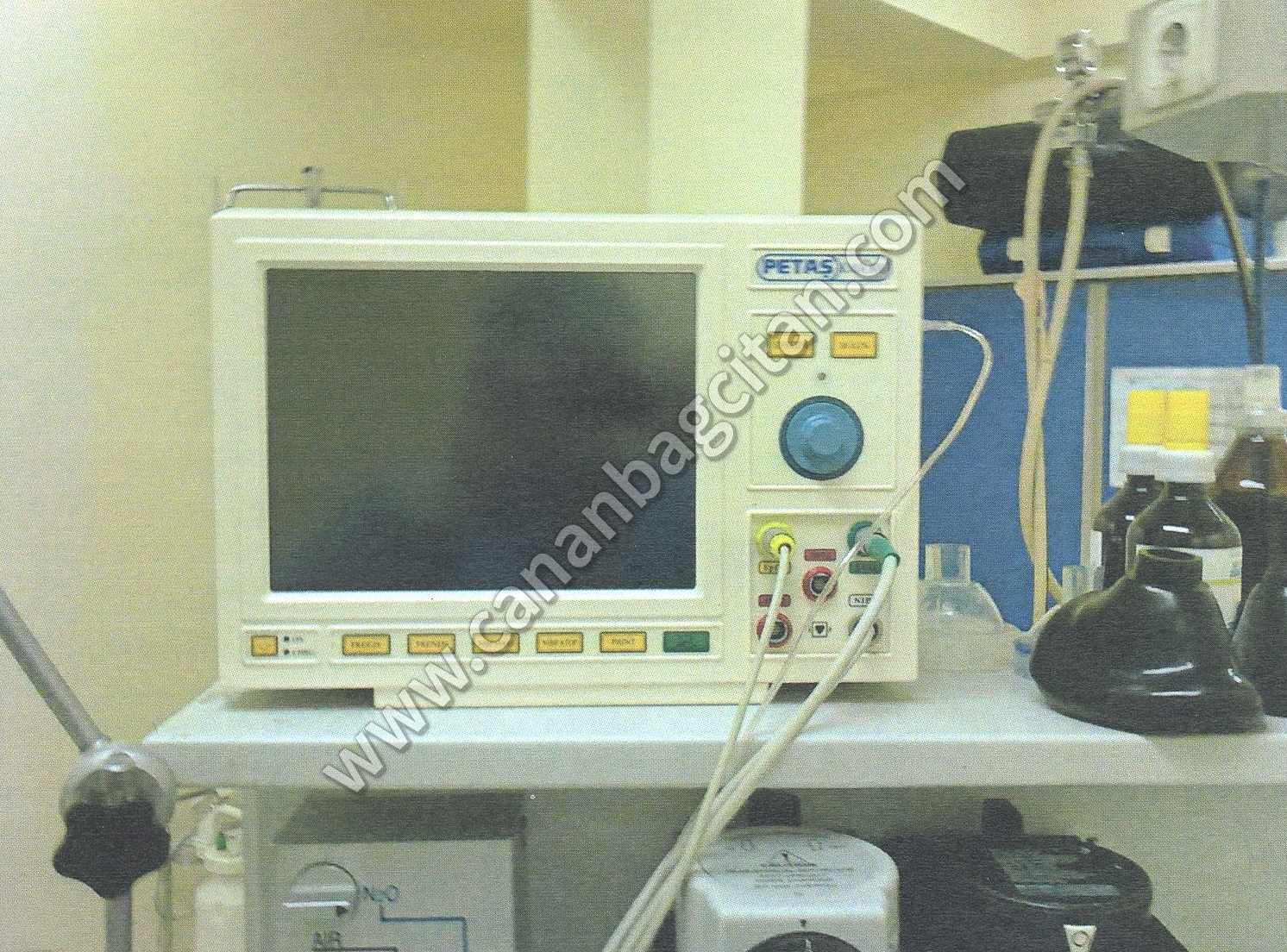

Neredeyse hastanenin tüm kısımlarında bulunan; kalbin deri yüzeyinde oluşturduğu voltaj değerlerini ölçüp hastanın dolaşım ve solunum sistemindeki her türlü gelişmeyi grafiksel ve sayısal olarak gösteren bir cihazdır.
Elektrotlar hastanın gövde kısmında altı yere belli bölgelere takılırlar ve hastanın Elektrokardiyogramının (EKG) monitöre ulaşmasını sağlarlar.
Ayrıca cihazın içinde bulunan kompresör NIBP ucuna takılan normal tansiyon aleti ile yapılan işlemleri gerçekleştirir. NIBP ucu sayesinde hastanın tansiyonu, nabzı, kanındaki oksijen satürasyonu, solunum düzeyi ekrana yansır.
HASTABAŞI MONİTÖR İLE TAKİP EDİLEN PARAMETRELER
Kan Basıncı
OTOMATİK KAN BASINCI ÖLÇÜM YÖNTEMİNİN İÇ YAPISI:
Uygulanan sistem, elektronik olarak kontrol kaf basıncı pompasını hareket ettirir ve verilen değere basınç ulaşınca, ikinci kontrol işareti yani V1, basıncı azaltır. Kaf basıncı ile sistolik basınç eşitlenince Doppler kayması olur. Bunu algılayan sistem yani V2, sistolik vanayı kapatır. Sonra diyastolik basınca ulaşınca kaf basıncı, V3 vanayı kapatır. Son olarak da V4 tekrar valfi açar ve kaf basıncı atmosfer basıncına düşer. Böylece Sistolik ve Diyastolik üstünden basınçlar ölçülür. Ameliyatta hastanın kan basıncının sürekli izlenmesini sağlar. Ona göre kanama vb sorunların olup olmadığını anlarlar. (Aşağıda anlattığımın diyagram çizimi bulunmaktadır.)

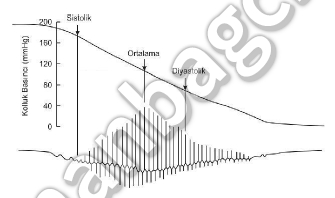

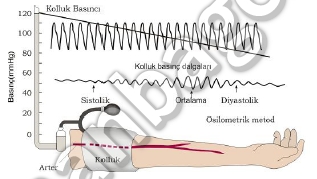

Sistemin İçinde bulunan mikroişlemcinin çalışması, osilometrik ölçüm yöntemine dayanmaktadır.
Kaf basıncı ve osilasyonların genlikle değerleri mikroişlemciye yazılır. Mikroişlemci; kaf basıncını kontrol eder, girilen lojik kararları verir ve sonuçların görüntülenmesini sağlar. Ayrıca mikroişlemci, kan basıncını ölçmeye yarayan Kafların basıncını, göstergeleri ve alarmı ayarlar.

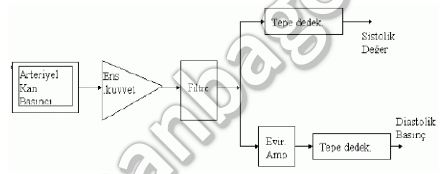

Kan basıncının otomatik ölçümünde bir diğer yöntem ise sistolik ve diyastolik basınçların ayrı ayrı ölçümü ile olur. Sisteme göre; arteriyel kan basıncı transdüserinden gelen elektriksel işaret kuvvetlendirici ile güçlendirilir. Sonra bu işaret filtrelenerek istenen bant genişliğine ayarlanır ve maksimum ve minimum değer aranır. Filtre çıkışı tepe dedektöründen geçirilir ve maksimum değeri yani sistolik basınç bulunmuş olur. Sonra filtre çıkışından minimum basınç değerini - diastolik basıncı- bulmak için işaret ters çevrilerek başka bir tepe dedektörüne bağlanır. Yani tüm bunlar tepe dedektörünün min ve max değerlerini bulmasıyla ölçülür.
Aşağıdaki diyagramda da ayrı ayrı ölçümdeki sistolik ve siastolik basınçların anlattığım bilgilerin şeması bulunmaktadır.

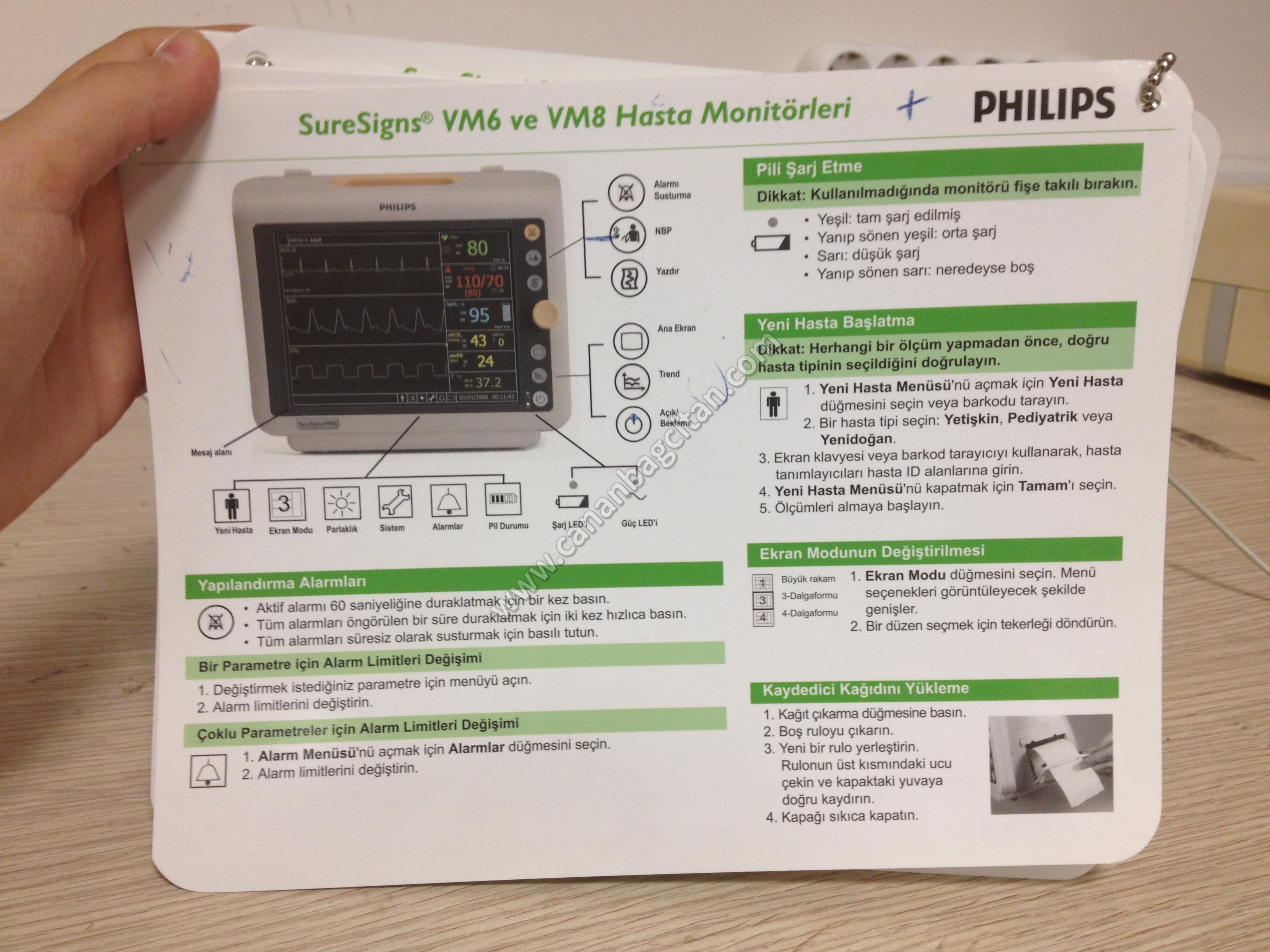

Ek olarak Hastanede kullanılan Hasta Başı Monitörlerin kullanma klavuzu bulunmaktadır. Her çeşit Monitör var ama en yaygın ve sağlam olarak Philips ve Petaş marka mühendisler tarafından tercih ediliyor.
HASTA BAŞI MÖNİTÖRÜN GELEN ARIZASI:
Hasta Başı Monitörde Kan Basıncı ölçümünde hatalar veriyor, tuşlar basmıyor ve ekranda görüntü hataları oluşuyordu.

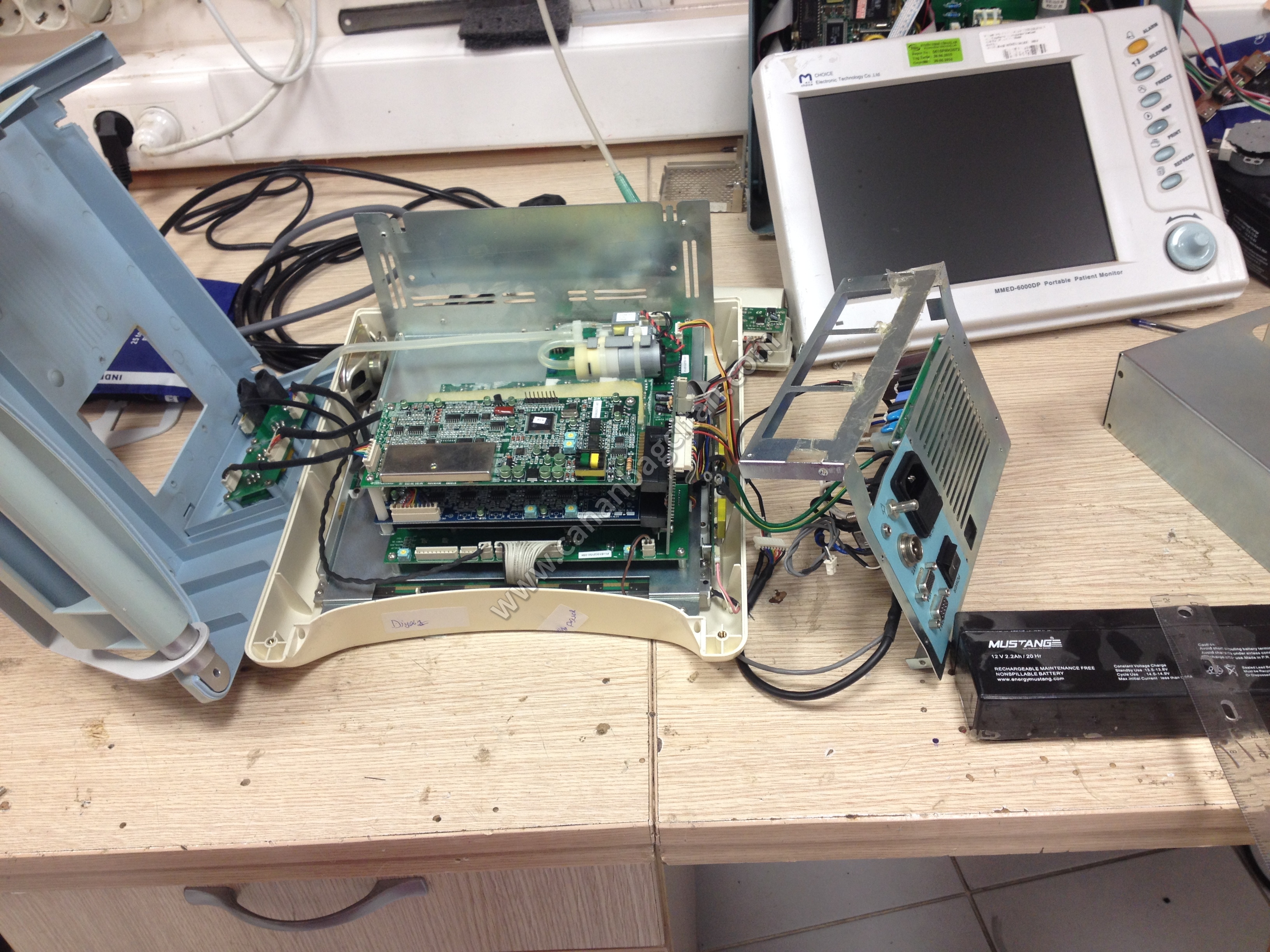

Cihazın içini açtım (Aşağıda çektiğim diğer resmi bulunuyor) ve ekranı karta bağlayan geniş ara kabloyu , başka bir HEK e ayrılan cihazınkiyle değiştirdim ve yıpranmış ve multimetrede değer vermeyen butonları tek tek havya ile söküp yenileri lehimledim. Multimetre ile ölçüp tamamen toparlayıp takınca sistem düzgünce çalıştı. Ayarlarını hemşireler için otomatiğe aldım ve birime teslim edildi.
Bir başka cihazda; cihaz tansiyonu ölçmüyordu, hava motoru ve hortumu yenilerek arıza giderildi. Bir diğer cihazda da tansiyon alarm veriyordu, fabrika ayarlarına döndürüp değer aralığını da arttırarak sorunu giderdik.
Ayrıca teslim alanların adının , cihazın seri numarasının kaydedildiği Kayıt Defteri tutulmaktadır. Teslim ettiğimiz cihazları oraya ve tüm hastanede bulunan bilgisayardaki sisteme onaylıyoruz.
