GAMA KNİFE CİHAZI

   Görmüş olduğunuz bu cihaz gama knife adından da anlaşılacağı gibi gama ışınlarıyla beynin içindeki tümor, kitle, herhangi iyi veya kötü huylu oluşumları, cerrahi kesim olmadan, gama ışınları ile yok etmeye yarayan tedavi amaçlı bir cihazdır.

   Milimetrik çalışmalar yaparak hastanın hasarlı dokusu dışında yanındaki dokulara yansıyan ışınların en az hasarı vermek için tasarlanmıştır.

   Prensip olarak doktorların iki kişiyi tedavi edişini izlediğim çalışmalarından gördüklerim ve anlattıklarından yola çıkarak; hastaya önce başını sabit tutabilmesi için dört yerden kafatasına biraz geçirip özel üretilmiş kaskı sabitliyoruz. Sonra şeffaf bir kasket geçirerek a-b-c-d şeklinde 13-14 e varan noktalardan kafatasına olan uzaklığı milimetrik ölçüyorlar. Çünkü kafa sabitleyici ve koruyucularla birlikte ışının açısını tam ve doğru şekilde ölçmeleri gerekmektedir.

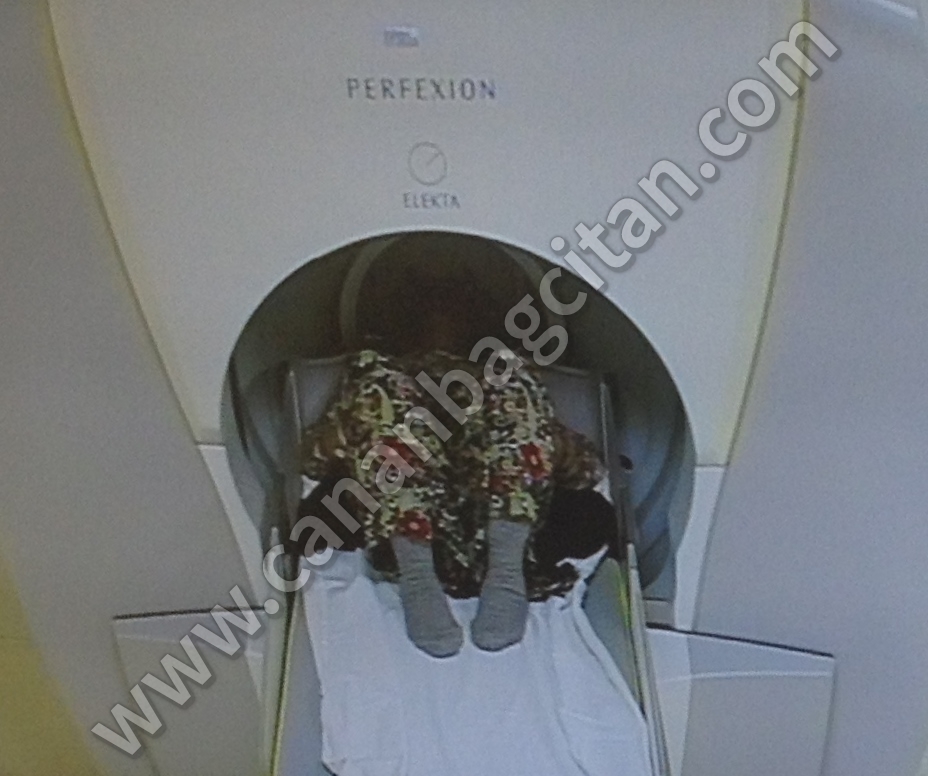

   Sonra hastayı Perfexion marka gama knife cihazının içine yerleştirip, tedavi için gerekli süre boyunca o beyin içindeki noktaya gama ışını veriliyor. Böylece hasta açık beyin ameliyatının o zorlukları ve yan etkileri olmadan sadece ışın alarak tedavi olabiliyor. Bu hastanın ve kitlenin yapısına göre bir veya birden fazla kez tedavi tekrarlanabiliyor.

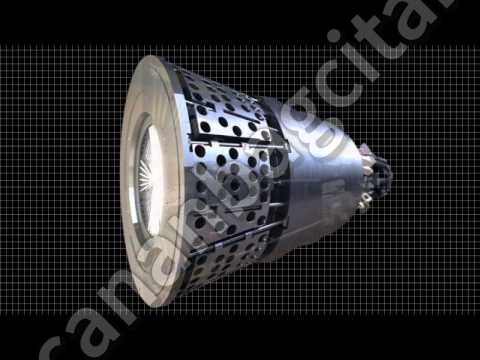

   Cihazın içinde, yanda gördüğünüz gibi Kolimatör sistemi; üçgensel bir şekilde gama ışınlarını istenilen açıdan istenilen noktaya atış yapmayı sağlayan bir çok açıdan delikler bulunuyor. Hastadaki kitlenin durumuna göre yüksek veya düşük ışın gönderimleri yapılıyor.

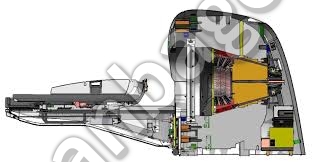

Gama Knife Cihazında bulunan parçalar;
• Kanepe desteği
• Hasta kanepesi
• Başlık
• Koruyucu kapı
• Işın kanalı
• Kobalt 60 kanalları
• Sürgülü kızak

   Işınlama ünitesinde 201 adet kobalt 60 ışın kaynağı bulunuyor. Bu kaynaklar, 30 cm koruyucu kalkanın içinde bulunuyor. Kolimatörünün içinde 8 sektör 24 kaynak vardır. Kolimatör sisteminin içinde 4 farklı (4,8,14,18 mm) içeriyor. Her sektörde 24*3=72 kolimatör var. Bunlar dokuya verilecek ışının hacmini ayarlamamıza yarıyor.

   Aşağıda fotoğraftaki alet, hastanın başını tedavi boyunca sabitlemeye yarayan Stereotaktik Çerçeve.

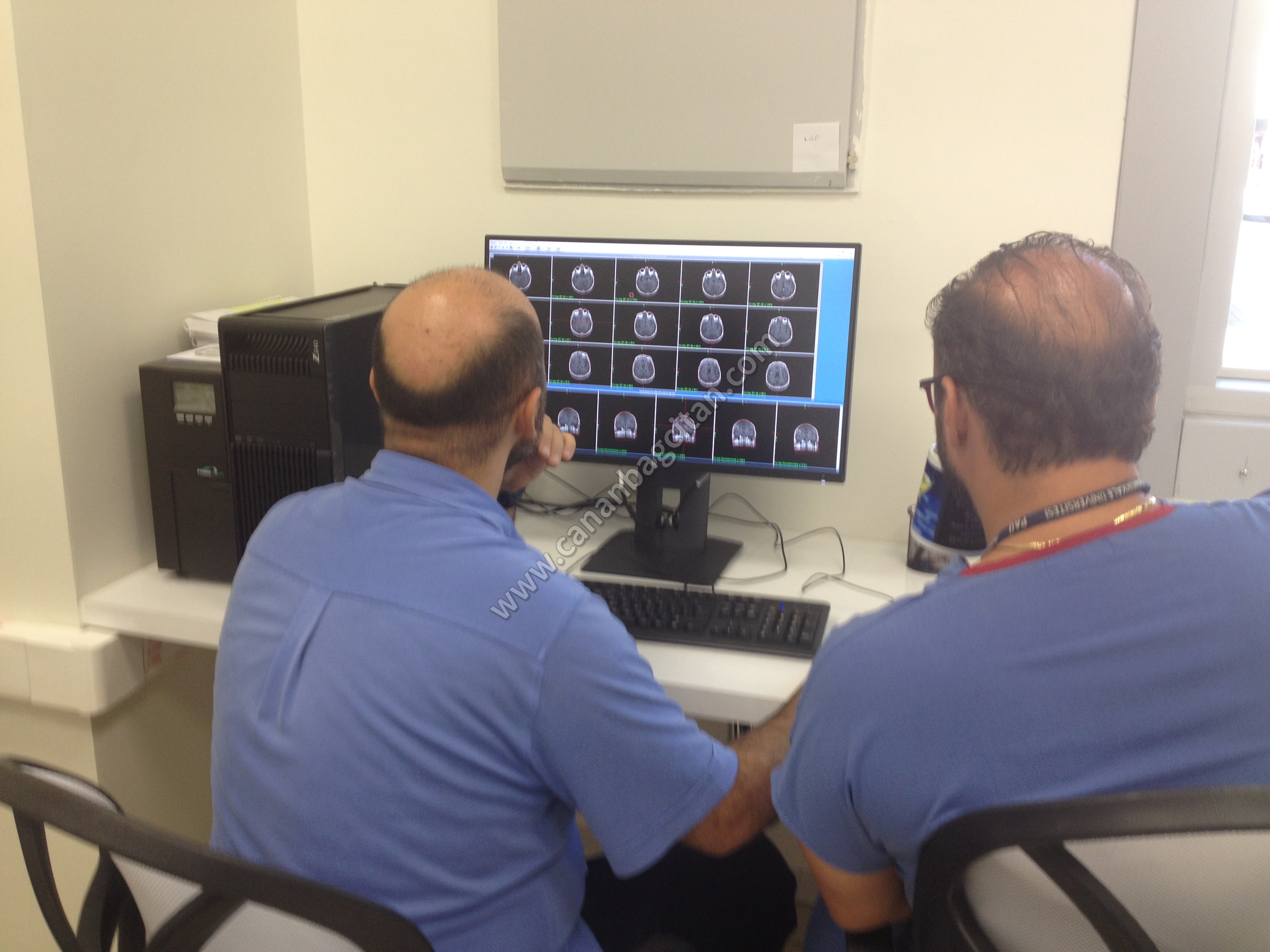

Aşağıdaki diğer fotoğrafta ise doz planlama sistemini görülüyor. Bu şekilde önceden çekilmiş tomografi çekimlerine bakarak tümörün boyutuna göre verilecek ışın dozunu hesaplıyorlar.

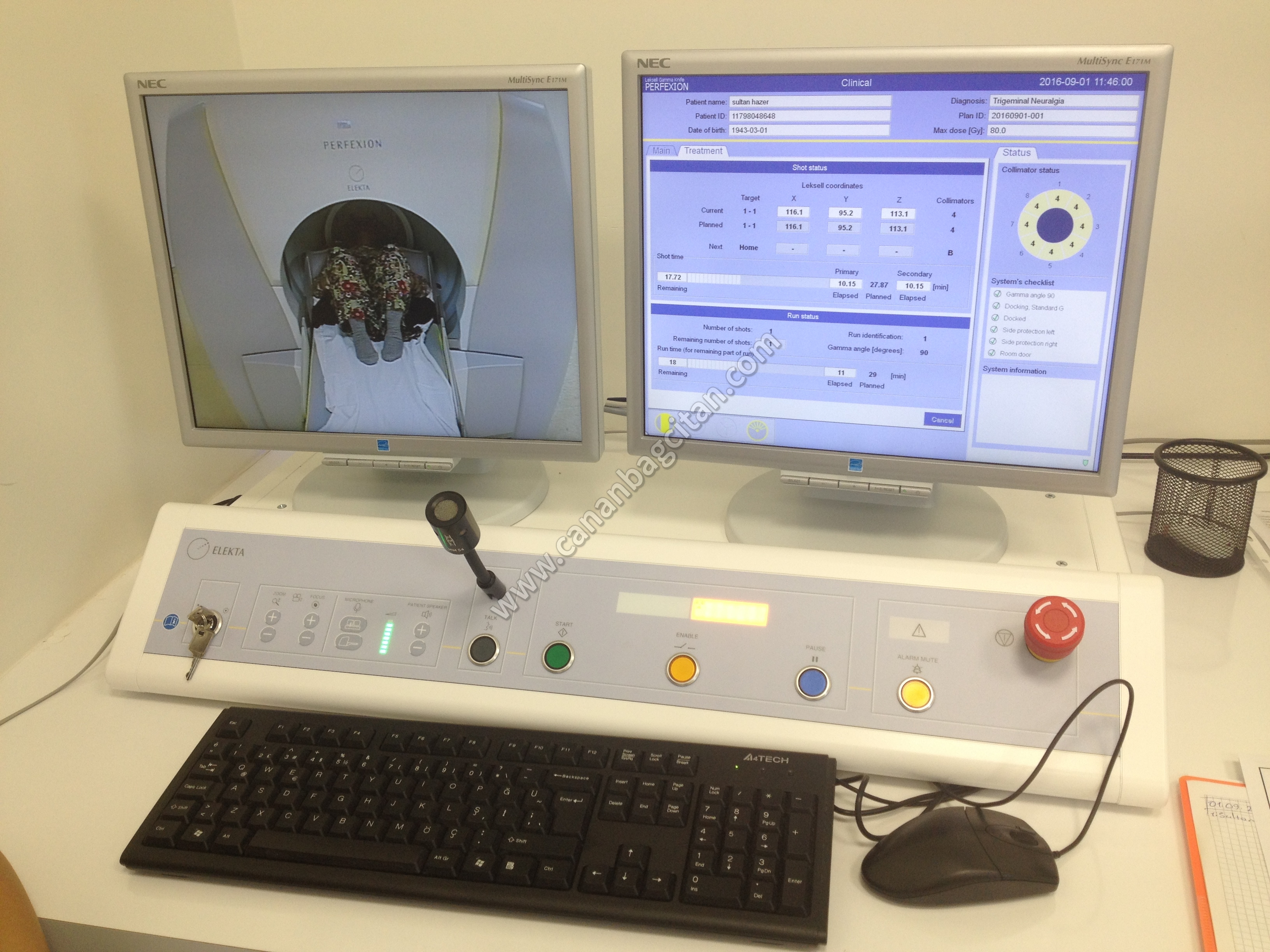

   Aşağıdaki diğer fotoğrafta ise hastanın durumunu izlememizi, kafeslerin açılışını, tümörün büyüklüğü kadar gönderilen ışınları ve kalan süreyi izlememize yarıyor.

Değiştirebilseydim: Kafaya takılan kasketi Mikrodenetleyici ile otomatik ölçer yapardım. Daha doğru sonuç olurdu.

---
