KEMİK MİNERAL DANSİTOMETRE CİHAZI

   Kemik mineral dansitometri, kemiklerin yoğunluğunu kalınlığını ölçüldüğü tanı yapan cihazdır.

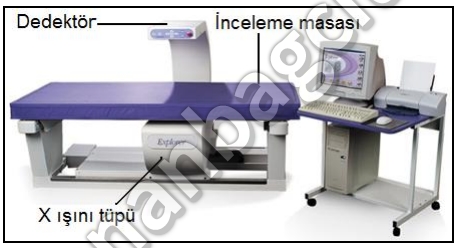

   Görünüş itibariyle klasik röntgen cihazlarına benziyor fakat işlevi; kırılan kemikleri (fraktür), yaşlanmadan kaynaklı kemik yıkımlarında artıştan vb. nedenlerden kaynaklı kemik kırılganlık riskinin belirlenmesini sağlar. Özellikle osteoporoz (kemik erimesi) hastalarında kullanılır. Gelişmiş özellikteki cihazlarda yüzde birden daha düşük kemik yoğunluğu azalışlarını bile bulabiliyoruz. Yukarıda cihazın fotoğrafı bulunmaktadır.

   Aşağıdaki şemada, yukarıdaki fotoğrafta da gözüktüğü gibi inceleme masası kontrol odası bulunuyor. X ışınları kullanılıyor sistemde , x ışını gönderip görüntü bilgisayara aktarılıyor. Hastanın tanı bölgesini tam olarak belirlemek için artı şeklinde ışıklardan yararlanılıyor sonra çekimi yapıp bilgisayara atıyor. (Altta ona ait çektiğim fotoğraflar bulunmaktadır.)

   X- ışını tüpüne bağlı olacak filtrenin içinde çoğunlukla seryum veya samaryum bulunmaktadır. Hastadan geçen ışınları algılayan detektörler cihazda üst kolda yer alır. Detektörlerin çapı 3mm, sayıları ise 40-60 adet arasında oluyor. Detektörlerin yapısında ise sodyum iyodür bulunuyor.

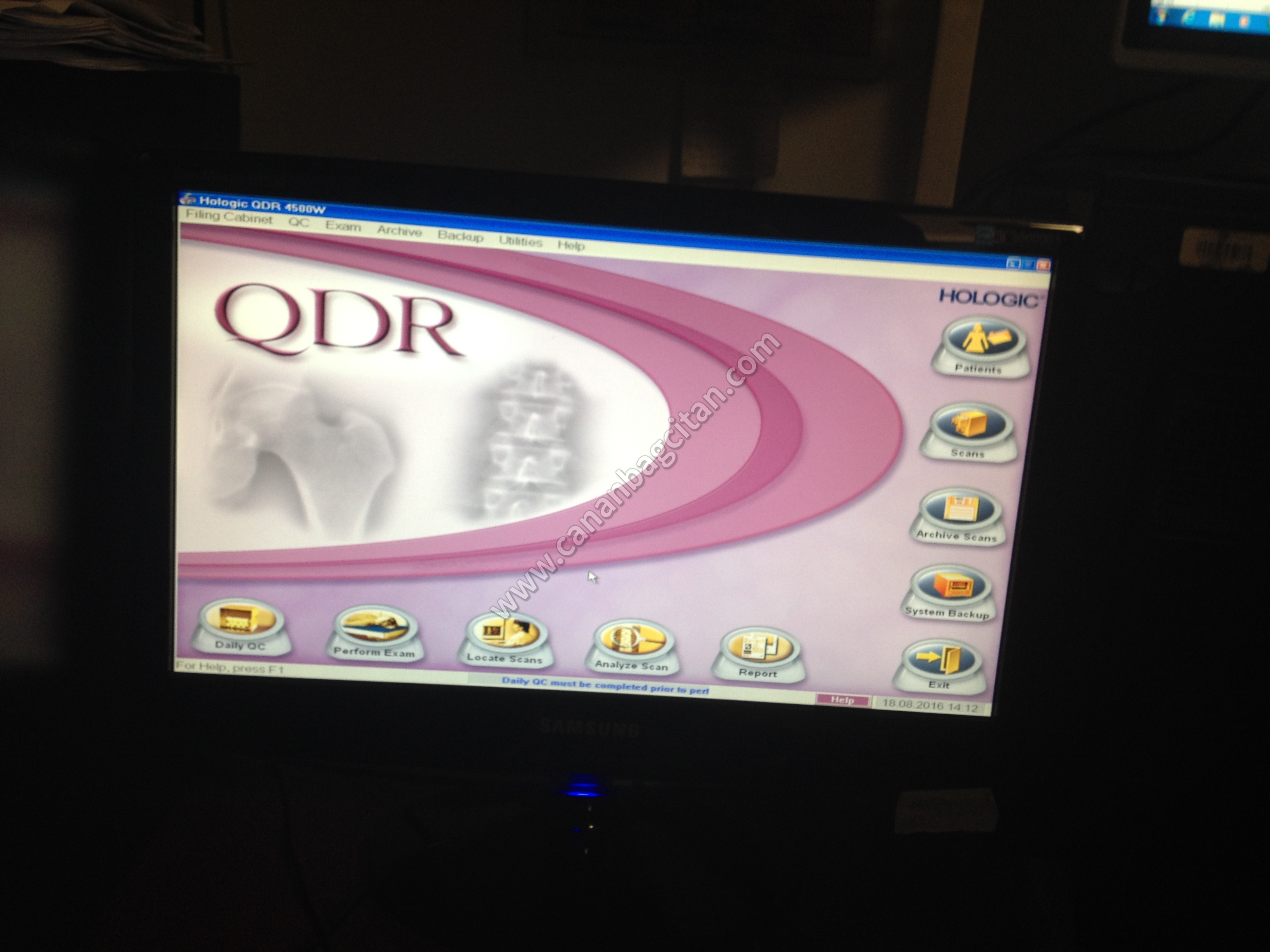

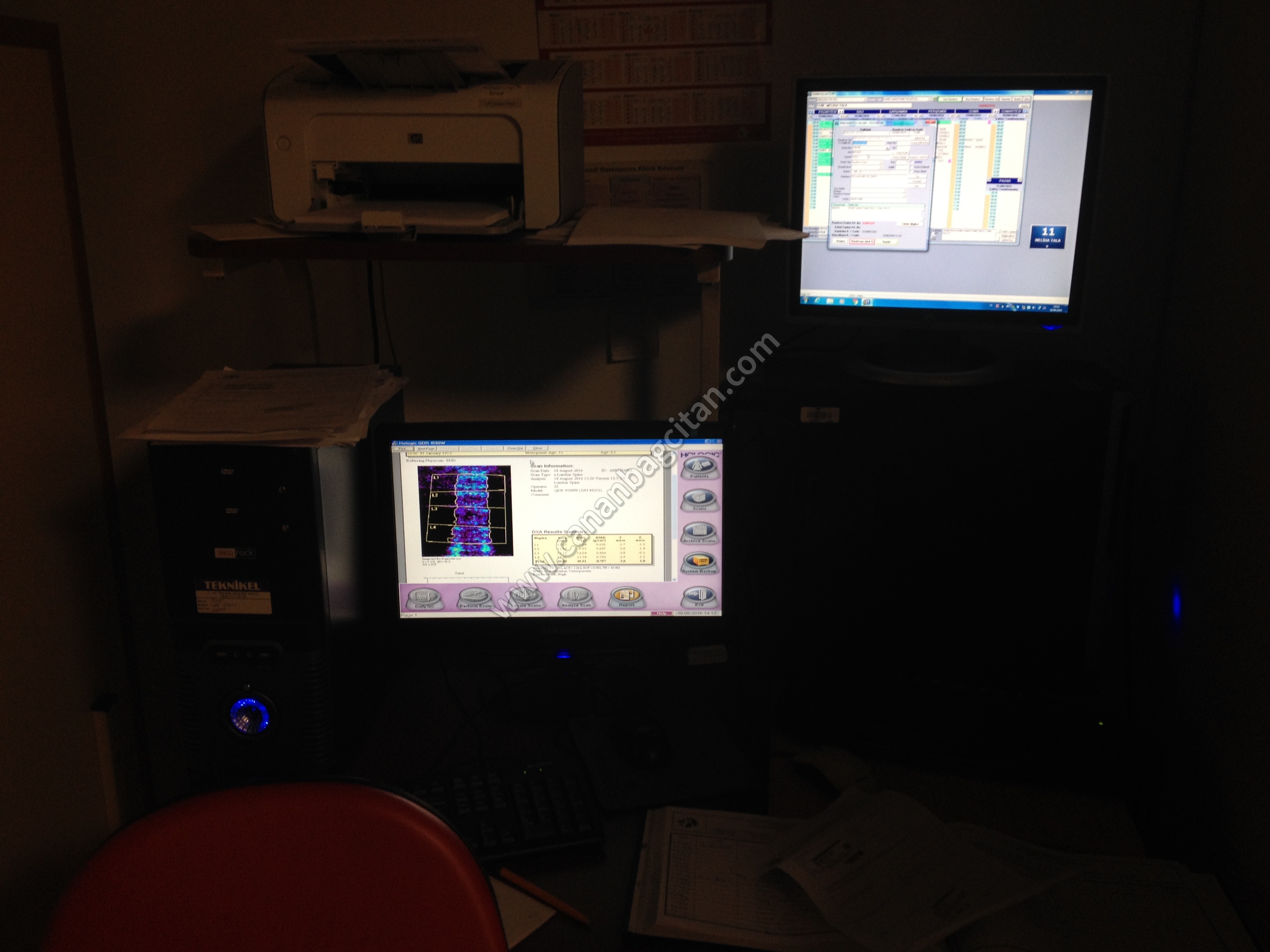

   Hastadan geçen X-ışınları, sintilasyon kristalinin içinde ışık fotonlarına dönüştükten sonra foto multipliyer tüpler tarafından elektrik sinyallerine çevrilip enerjileri yükselticilerle yükseltilir. Sonrasında görüntü şifrelerini içeren sinyaller elektronik devreler ve diğer ara elemanlarla formatlanarak bilgisayar ünitesine aktarılır. Aşağıda çektiğim bilgisayar kısmına gelen hastanın görüntüleri, ODR denilen Dansitometre programına geliyor. Mineral miktarına göre görüntü kemikleri renklendirir. Burada kemiğin değerleri aşamalı şekilde tabloda belirir ve tanı için gerekli bilgiyi elde etmiş oluruz.

Dansitometrenin Gelen Arızası:

   Kemik Mineral Dansitometre cihazının hastanın ilgili noktasına getirilmeyi sağlayan yön verme butonları bozulmuştu yeni butonlarla değiştirdik.

   Çalışanlara değiştirmek istediği özelliğini sorunca; yön verme tuşlarının verimsizliğinden, butonların bilgisayarın olduğu yerden ayarlanabilme özelliği olmasının daha kolay kullanım sağlayacağını belirttiler. Geliştirmek istesem daha kullanışlı hale getirmek isterdim ama onun dışında standart normal bir cihaz.





---
